LK-AMPD-S Abiadura Handiko Anplifikatutako Mikrouhin InGaAs Fotodetektagailua
- Abiadura Handia, Banda Zabalera Zabala
- Bias-T integratua
- O/E Hibrido Integratua
- Irabazi Handia, Zarata Baxua, Banda Zabala
- Hermetikoki itxita, SMA konektorea
- Iluntasun-korronte baxua, seinale-zarata erlazio altua.
- Forma-faktore txikia.
Produktuaren Deskribapena
LK-AMPD-S is a hybrid of an InGaAs photodiode and a low-noise amplifier, designed for a wide optical response from 1000 to 1650nm and offering a 15 dB RF gain. It delivers high-speed performance with bandwidths of 12GHz and 18GHz, and is powered by a +5V supply.
This module is compatible with standard single-mode 9/125μm fiber and has an SMA connector with a 50 ohm impedance match.
LK-AMPD-S is hermetically sealed for environmental protection and has a lightweight design, with a mass of less than 23 grams. It is compliant with the Restriction of Hazardous Substances (RoHS) Directive 2.0, ensuring environmental sustainability and adherence to stringent safety standards.
Ezaugarri teknikoak
| Tipikoa eta Absolutua Gehienezko Balorazioa | ||||
|---|---|---|---|---|
| Parametroa | Sym. | Typ | Balorazioa | Unitatea |
| Biltegirako tenperatura-tartea | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Funtzionamendu-kaxa tenperatura-tartea | TC | 25 | -40 ～ +85 | ℃ |
| Alborapen-tentsioa | VR | +5 | +5 ～ +9 | V |
| Sarrerako potentzia optikoa | Pin | 0 | + 10 | dBm |
| Erredura-potentzia optikoa | PB | - | + 13 | dBm |
| Berun soldadura tenperatura | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Ezaugarri elektriko/optikoak (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametroa | ikur | Probaren egoera | Parametroen balioak | Unitatea | ||
| Uhin-luzeraren barrutia | λ | - | 1000 ~ 1650 | nm | ||
| Maiztasun-tartea | - | - | X-Banda | Ku-Banda | - | |
| Seinale txikiko banda-zabalera | f-3dB | TC = 22 ± 3 ℃ | 0,3 ～ 12 | 0,3 ～ 19.5 | GHz | |
| Erantzukizuna | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Anplitudearen lautasuna | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Saturazio-potentzia optikoa | Ps | VR =+ 5 V, λ = 1550 nm AC modulatua |
10 | dBm | ||
| RF Signal Gain（Typical） | G | - | 15 ± 1 | dB | ||
| Saturazio RF irteerako potentzia | Pout | - | +3 | dBm | ||
| Irteera VSWR | VSWR | - | ≤ 2 | - | ||
| Irteera inpedantzia | RL | - | 50 | Ω | ||
● Erantzun-kurba tipikoak

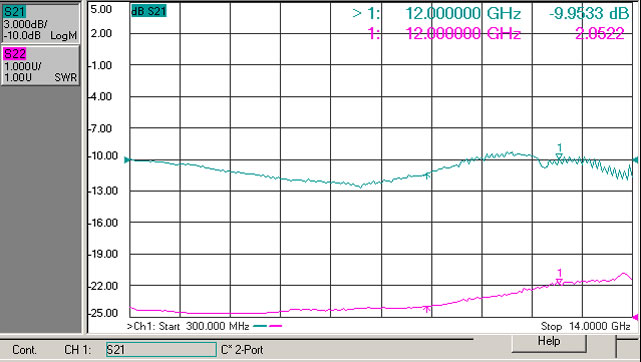

（ Fig . 1 X - Band Photodetector Frequency Response）

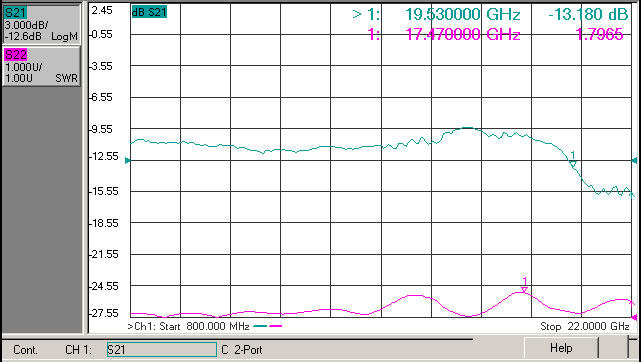

(2. irudia: Ku bandako fotodetektagailuaren maiztasun-erantzuna)

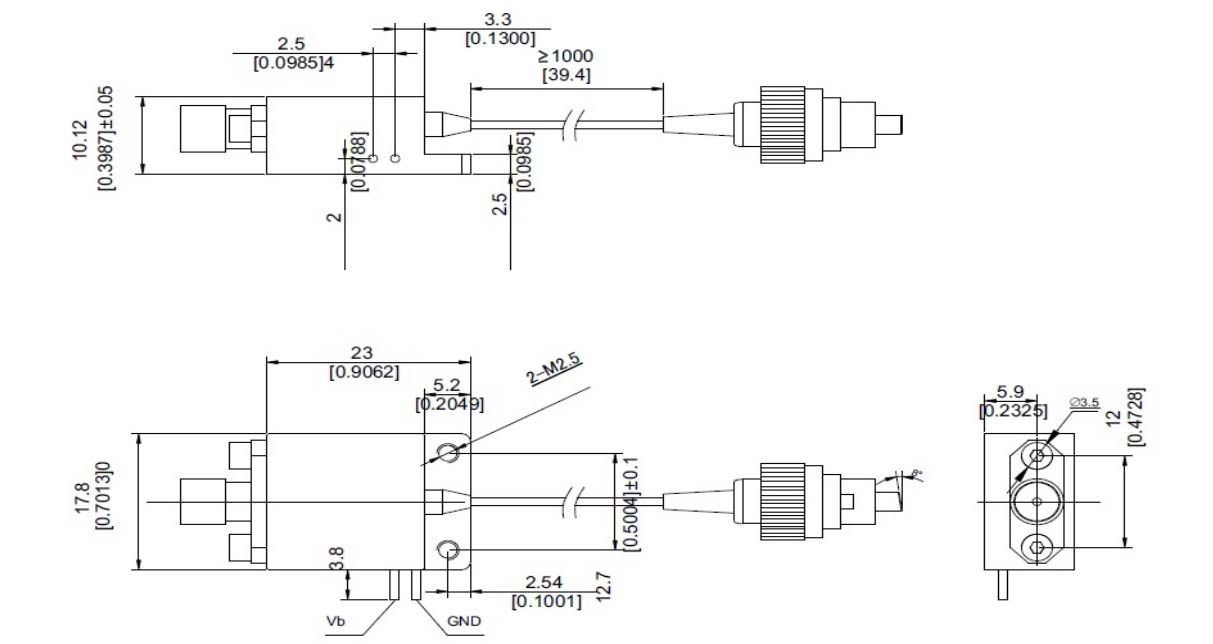

●Dimension and Pins ( Unit:mm[ inch] )
RF konektorea: SMA
●Ordenatzen informazioa
1. orria:
| kodea | RF seinalearen irabazia | Komentarioen |
| S | 15 dB | Maiztasun tipikoa eta erdikoa |
2. orria:
| kodea | Banda-zabalera analogikoa |
| X | 0,3 ～ 12 GHz |
| Ku | 0. 8 ～ 19.5 GHz |
3. orria:
| kodea | Connector Mota | Komentarioen |
| N | Konektorerik ez | 9 / 125 μm-ko zuntz-buztana modu bakarrekoa |
| A | FC / APC | |
| P | FC / PC |
● Neurriak
Zuntzaren tolestura-erradioa gutxienez 20 mm-koa da, zuntza kaltetzea saihesteko.
Ziurtatu zuntz akoplamenduaren alderdia garbi dagoela optozirkuitura konektatu aurretik.
ESD babes egokia beharrezkoa da biltegiratzean, garraioan eta erabileran.
Gure fotodetektagailu estandar guztiak modulutan pertsonaliza daitezke!
aplikazioak
Radar Informazioaren Prozesamendua
Gerra Elektronikoa
Antena Neurketa
Zuntz optikoko komunikazioak
Segurtasuna eta Zaintza
