LK-HHPD Abiadura Handiko InGaAs Fotodetektagailua
- Wide Bandwidth ，High Speed
- High Responsivity
- Bias-T integratua
- High saturation Input
- Hermetikoki itxita, SMA konektorea
- Iluntasun-korronte baxua, seinale-zarata erlazio altua.
- Forma-faktore txikia.
Produktuaren Deskribapena
LK-HHPD is a high-speed detector module suitable for digital and analog applications, featuring an InGaAs PIN photodiode that covers wavelengths from 1250 to 1650 nm. It offers 12 GHz or 18 GHz bandwidths and runs on +5V power. The module is compatible with standard single-mode 9/125μm fiber and has an SMA connector for RF output with a 50 ohm impedance match.
LK-HHPD suitable for high-data-rate applications, it is hermetically sealed to protect against environmental factors, ensuring reliability and longevity. It has a lightweight design, with a mass of less than 23 grams, which is beneficial for portable or space-constrained applications. The module is certified in compliance with the Restriction of Hazardous Substances (RoHS) Directive 2.0, demonstrating adherence to environmental and safety standards.
Ezaugarri teknikoak
| Tipikoa eta Absolutua Gehienezko Balorazioa | ||||
|---|---|---|---|---|
| Parametroa | Sym. | Typ | Balorazioa | Unitatea |
| Biltegirako tenperatura-tartea | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Funtzionamendu-kaxa tenperatura-tartea | TC | 25 | -40 ～ +85 | ℃ |
| Alborapen-tentsioa | VR | 5 | +4.75 ～ +5.25 | V |
| Sarrerako potentzia optikoa | Pin | 0 | + 13 | dBm |
| Erredura-potentzia optikoa | PB | - | + 16 | dBm |
| Berun soldadura tenperatura | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Ezaugarri elektriko/optikoak (TC = 22 ± 3℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametroa | ikur | Probaren egoera | Parametroen balioak | Unitatea | ||
| Uhin-luzeraren barrutia | λ | - | 1000 ～ 1650 | nm | ||
| Maiztasun-tartea | - | - | X-Banda | Ku-Banda | - | |
| Seinale txikiko banda-zabalera | f-3dB | TC = 22 ± 3 ℃ | 0.3 ~ 12 | 0.8 ~ 18 | GHz | |
| Erantzukizuna | Re | VR =+5 V, Pin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Irteera VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Anplitudearen lautasuna | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Saturazio-potentzia optikoa | Ps | VR =+5 V, λ = 1550 nm AC modulatua |
13 | dBm | ||
| Saturazio RF irteerako potentzia | Pout | - | -10 | dBm | ||
| Korronte iluna | Id | VR = 5 V | ≤ 10 | nA | ||
| Irteera inpedantzia | RL | - | 50 | Ω | ||
● Typical Responsivity Curves

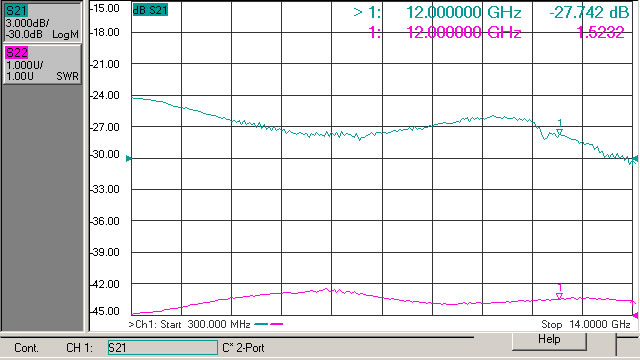

（ Fig. 1 X - Band Photodetector Frequency Response）

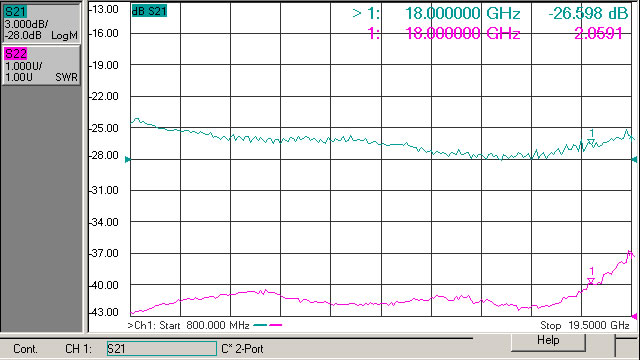

（ Fig. 2 Ku - Band Photodetector Frequency Response）

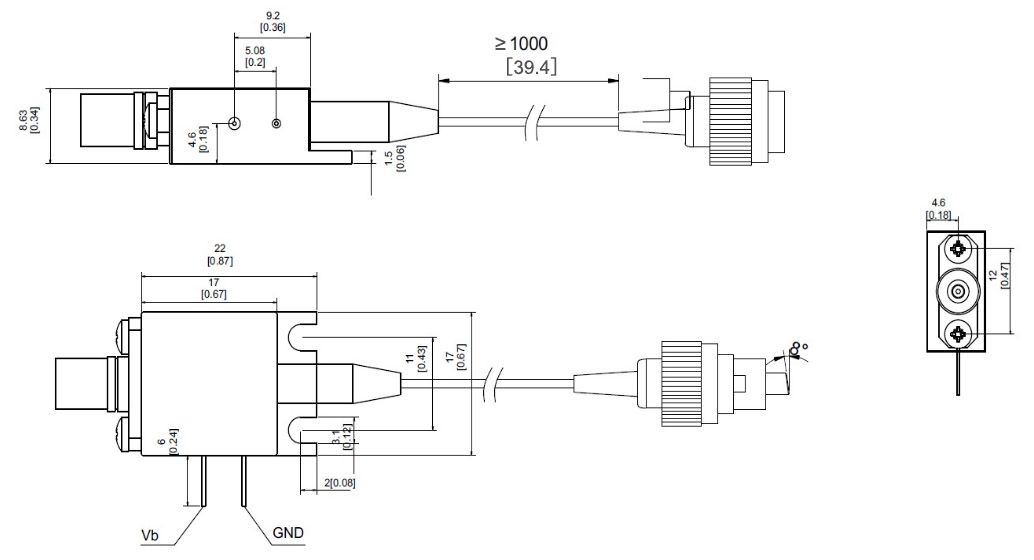

● Dimension and Pins (Unit: inch)
RF Connector： SMA Connector
●Ordenatzen informazioa
1. orria:
| kodea | Banda-zabalera analogikoa |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
2. orria:
| kodea | Connector Mota | Komentarioen |
| N | Konektorerik ez | 9 / 125 μm-ko zuntz-buztana modu bakarrekoa |
| A | FC / APC |
● Neurriak
The fiber bending radius no less than 20mm for avoiding fiber damaged.
Ziurtatu zuntz akoplamenduaren alderdia garbi dagoela optozirkuitura konektatu aurretik.
ESD babes egokia beharrezkoa da biltegiratzean, garraioan eta erabileran.
Gure fotodetektagailu estandar guztiak modulutan pertsonaliza daitezke!
aplikazioak
Zuntz optikozko komunikazioa
Radar Informazioaren Prozesamendua
Gerra Elektronikoa
Abiadura Handiko Seinaleen Proba eta Neurketa
Segurtasuna eta Zaintza
