LK-NY13D 1310nm Mikrouhin DFB Laser Modulua
- Goi-Dinamikoko-Irismena
- 18 GHz-ko banda-zabalera
- Atalase baxuko korrontea
- Irteerako potentzia handia
- 7 pineko tximeleta paketea SMA konektorearekin
- Operating case temperature: -40 to 70℃
- Fidagarritasun hobetua
Produktuaren Deskribapena
LK-NY13D module is DFB laser which is directly modulated, offering superior performance for linear fiber optic communication systems with extensive bandwidth requirements. LK-NY13D lasers are superior choice over coaxial cable systems for the transmission of high-frequency signals such as 12 GHz or 18 GHz.
These lasers enhance the reliability of microwave communication networks by ensuring the RF signal is transmitted in its native form. Due to these attributes, LK-NY13D lasers significantly enhance signal quality across a broad spectrum of applications, include remote antenna systems, telemetry, distribution of timing and reference signals, as well as measurement and delay line applications.
LK-NY13D lasers come with integrated components such as an optical isolator, a thermoelectric cooler (TEC), a thermistor, a laser diode chip, and a monitor photodiode, all of which are sealed in a 7-pin butterfly package to ensure hermetic protection.
Ezaugarri teknikoak
| Gehienezko Balorazio Absolutuak | ||||
|---|---|---|---|---|
| Parametroa | Ikonoa | Min. | Max. | Unitatea |
| Laser diodoaren aurreranzko korrontea | If | - | 120 | mA |
| Laser diodoaren alderantzizko tentsioa | V | - | 1 | V |
| Aurrealdeko potentzia | Pf | - | 20 | dBm |
| PD alderantzizko tentsioa | V | - | 15 | V |
| Aurrerako korrontea (PD) | Im | - | 2 | mA |
| Operazioa tenperatura | To | -40 | + 70 | º C |
| Biltegiratze tenperatura | Ts | -55 | + 85 | º C |
| Biltegiratze hezetasun erlatiboa | Sr | - | 85 | % |
| Optical and Electrical Specification (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parametroa | Ikonoa | Probaren egoera | Min | Typ | Max | Unitateak | Ohar |
| Uhin-luzera | λ | IF = IOP, T = TOP | - | 1310 | - | nm | |
| Frequency | - | X Option | 0.1 | - | 12 | GHz | - |
| Ku option | 1 | - | 18 | ||||
| Irteerako Potentzia Optikoa | P | IF=Iop | - | 10 | - | mW | 1 |
| Atalase-korrontea | Ith | λ=1310nm | - | - | 10 | mA | - |
| Funtzionamendu-korrontea | Iop | λ=1310nm | - | 55 | 100 | mA | - |
| Funtzionamendu tentsioa | Vop | λ=1310nm | - | 1.5 | 2.5 | V | - |
| Maldaren eraginkortasuna | SE | - | 0.2 | - | - | W / A | - |
| Alboko moduaren ezabatze-erlazioa | SMSR | λ=1310nm, IF=Iop | 30 | - | - | dB | - |
| Intentsitate erlatiboaren zarata | RIN | - | - | - | -130 | dB / Hz | - |
| Banda-zabalera (-3dB, I=60mA) | S21 | X Option | - | 12 | - | GHz | - |
| Ku option | - | 18 | - | ||||
| Itzulera-galera (VSWR) | VSWR | X Option | - | - | 2 | dB | - |
| Ku option | - | - | 2.2 | ||||
| Sarrerako 1 dB Konpresioa | - | - | 15 | - | - | dBm | - |
| Termistorearen erresistentzia | Rth | @25 ℃ | - | 10 | - | Kohm | - |
| TEC korrontea | It | - | - | - | 1.2 | A | 2 |
| TEC tentsioa | Vt | - | - | 2.5 | V | 2 | |
| Kapazitantzia (PD) | Ct | - | - | 20 | pF | - | |
| Korrontea kontrolatzea | Im | - | 0.10 | - | 2.0 | mA | - |
| Korronte iluna (PD) | Id | - | - | 50 | nA | - | |
Oharrak: Laser txip guztiak errekuntzarako errendimendu onargarria lortu behar duten gailu lote adierazgarri bat erabiliz ziurtatu diren obleak dira.
1. Laser tenperatura 25 ℃-tan ezarrita, 55 mA-ko alborapen-korrontea
2. Funtzionamendu kasuaren tenperatura -40 ~ 70 ℃
● Datu tipikoak
(λ=1310nm, TC =25 ℃)

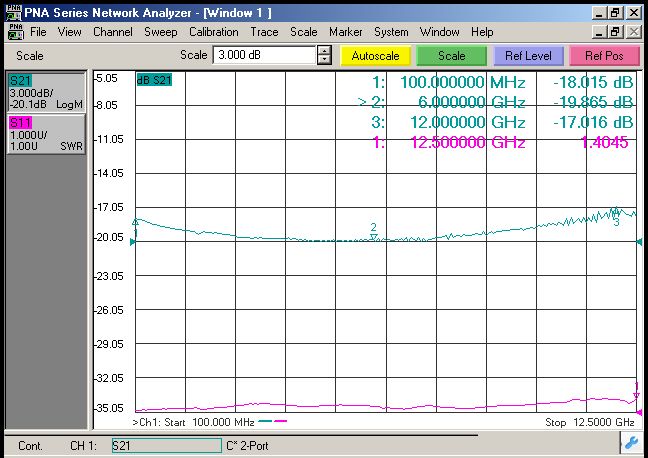

（ Fig. 1 X- Band S11 and S22 data ）
（ Fig. 2 Ku- Band S11 and S22 data ）
● Eskema elektrikoa
| Kontaktua # | Funtzio |
| 1 | thermistor |
| 2 | thermistor |
| 3 | LD-(Alborapena) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Hozkailua+ |
| 7 | Hozkailua- |
| 8 | LD-(RF) |
| 9 | Beheko |
● Outline drawings(Unit: mm[inch])
RF Connecter: SMA
● Eskaera-informazioa
1. orria:
| kodea | Typical Wavelength |
| 13 | 1310nm 7PIN butterfly package |
2. orria:
| kodea | Banda-zabalera analogikoa |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Sheet 3:
| kodea | Connector Mota | Komentarioen |
| A | FC / APC | Single-mode 9 / 125 μm fiber pigtail, 0.9mm, 1m length |
| S | SC / APC | |
| N | Konektorerik ez |
● Neurriak
Zuntzaren tolestura-erradioa gutxienez 20 mm-koa da, zuntza kaltetzea saihesteko.
Ziurtatu zuntz akoplamenduaren alderdia garbi dagoela optozirkuitura konektatu aurretik.
ESD babes egokia beharrezkoa da biltegiratzean, garraioan eta erabileran.
aplikazioak
Abiadura Handiko Datu Komunikazioak
Antena urrunetik kontrolatzea
Sare zelularrak eta PCSak
RF lotura analogikoen transmisioa
Komunikazio Militarrak
Jarraipena, Telemetria eta Kontrola
Telemetria Sistemak
