LK-NYCMD CWDM Mikrouhin DFB Laser Modulua
- Modulazio Zuzeneko DFB Laserra
- Goi-Dinamikoko-Irismena
- Uhin-luzera: CWCM
- 18 GHz-ko banda-zabalera
- Atalase baxuko korrontea
- Irteerako potentzia handia
- 7 pineko tximeleta paketea SMA konektorearekin
- Funtzionamendu-kaxaren tenperatura: -40 eta 70 ℃ artean
- Fidagarritasun hobetua
Produktuaren Deskribapena
LK-NYCMD laser is a high-performance, directly modulated Distributed Feedback (DFB) laser designed to excel in linear fiber optic communications for applications requiring extremely broad bandwidths. This series serves as a superior substitute to coaxial cable systems for the transmission of high-frequency signals at 12 GHz or 18 GHz.
By preserving the integrity of the RF signal in its original form, LK-NYCMD series enhances the reliability of microwave communication networks. Due to these characteristics, the series markedly improves signal quality across a range of applications, such as remote antenna control, telemetry, distribution of timing and reference signals, as well as measurement and delay line systems.
LK-NYCMD incorporates optical isolator, thermoelectric cooler (TEC), thermistor, laser diode chip, and monitor photodiode, all of which are sealed within a robust 7-pin butterfly package to ensure hermetic protection and maintain optimal performance.
Ezaugarri teknikoak
| Gehienezko Balorazio Absolutuak | ||||
|---|---|---|---|---|
| Parametroa | Ikonoa | Min. | Max. | Unitatea |
| Laser diodoaren aurreranzko korrontea | If | - | 120 | mA |
| Laser diodoaren alderantzizko tentsioa | V | - | 1 | V |
| Aurrealdeko potentzia | Pf | - | 20 | dBm |
| PD alderantzizko tentsioa | V | - | 15 | V |
| Aurrerako korrontea (PD) | Im | - | 2 | mA |
| Operazioa tenperatura | To | -40 | + 70 | º C |
| Biltegiratze tenperatura | Ts | -55 | + 85 | º C |
| Biltegiratze hezetasun erlatiboa | Sr | - | 85 | % |
| Zehaztapen optiko eta elektrikoak (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parametroa | Ikonoa | Probaren egoera | Min | Typ | Max | Unitateak | Ohar |
| Uhin-luzera | λ | IF = IOP, T = TOP | 1270 | CW | 1390 | nm | Aukera |
| Frequency | - | X Aukera | 0.3 | - | 12 | GHz | - |
| Ku aukera | 0.8 | - | 18 | ||||
| Irteerako Potentzia Optikoa | P | IF=Iop | - | 10 | - | mW | 1 |
| Atalase-korrontea | Ith | λ: CWDM | - | 10 | - | mA | - |
| Funtzionamendu-korrontea | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| Funtzionamendu tentsioa | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| Maldaren eraginkortasuna | SE | - | 0.2 | - | - | W / A | - |
| Alboko moduaren ezabatze-erlazioa | SMSR | λ: CWDM, IF=Iop | 30 | - | - | dB | - |
| Zarata intentsitate erratiboa | RIN | - | - | -130 | dB / Hz | - | |
| Banda-zabalera (-3dB, I=60mA) | S21 | X Aukera | - | 12 | - | GHz | - |
| Ku aukera | - | 18 | - | ||||
| Return galera | VSWR | X Aukera | - | - | 2 | dB | - |
| Ku aukera | - | - | 2.2 | ||||
| Sarrerako 1 dB Konpresioa | 15 | - | - | dBm | - | ||
| Termistorearen erresistentzia | Rth | @25C | - | 10 | - | Kohm | - |
| TEC korrontea | It | - | - | - | 1.2 | A | 2 |
| TEC tentsioa | Vt | - | - | 2.5 | V | 2 | |
| Kapazitantzia (PD) | Ct | - | - | 20 | pF | - | |
| Korrontea kontrolatzea | Im | - | 0.10 | - | 2.0 | mA | - |
| Korronte iluna (PD) | Id | - | - | 50 | nA | - | |
Oharrak:Laser txip guztiak errekuntzarako errendimendu onargarria lortu behar duten gailu lote adierazgarri bat erabiliz ziurtatu diren obleak dira.
1. Laser tenperatura 25 ℃-tan ezarrita, 55 mA-ko alborapen-korrontea
2. Funtzionamendu kasuaren tenperatura -40 ~ 70 ℃

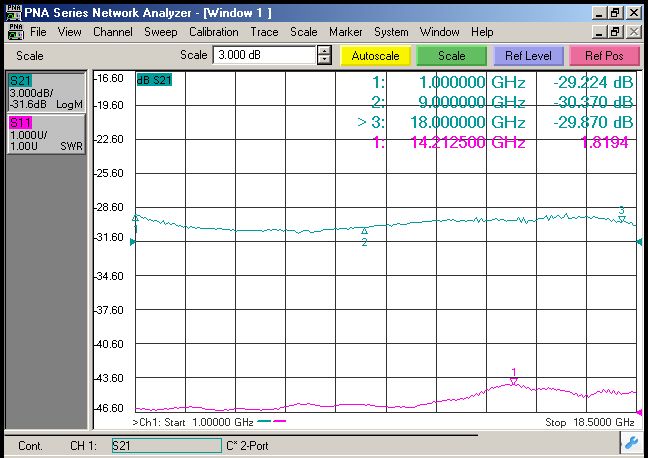

● Datu tipikoak
(λ: CWDM, TC =25 ℃)
(1. irudia X bandako S11 eta S22 datuak)
(2. irudia: Ku bandako S11 eta S22 datuak)

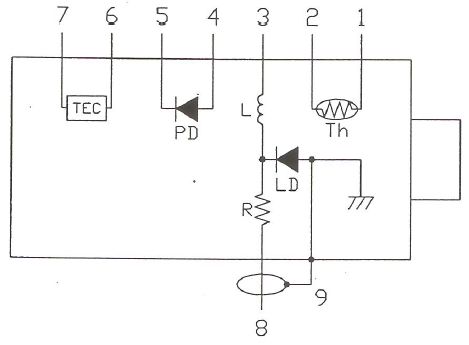

● Eskema elektrikoa
| Kontaktua # | Funtzio |
| 1 | thermistor |
| 2 | thermistor |
| 3 | LD-(Alborapena) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Hozkailua+ |
| 7 | Hozkailua- |
| 8 | LD-(RF) |
| 9 | Beheko |

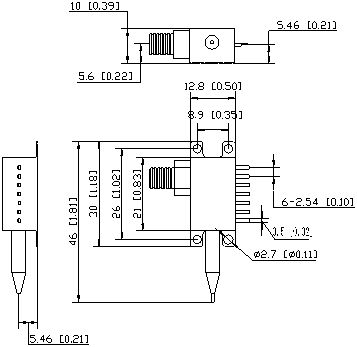

● Outline drawings(Unit: mm)
RF konektorea: SMA

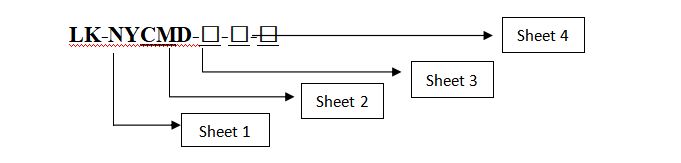

● Eskaera-informazioa
1. orria:
| kodea | Typical Wavelength |
| CM | CWDM Coarse Wavelength Division Multiplexer 7PIN butterfly package |
2. orria:
| kodea | Banda-zabalera analogikoa |
| X | 0.1 ～ 12 GHz |
| Ku | 1～ 18 GHz |
3. orria:
| kodea | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Uhin-luzera (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
4. orria:
| kodea | Connector Mota | Komentarioen |
| A | FC / APC | 9 / 125 μm-ko zuntz-haria modu bakarrekoa, 0.9 mm, 1 m-ko luzera |
| S | SC / APC | |
| N | Konektorerik ez |
● Neurriak
Zuntzaren tolestura-erradioa gutxienez 20 mm-koa da, zuntza kaltetzea saihesteko.
Ziurtatu zuntz akoplamenduaren alderdia garbi dagoela optozirkuitura konektatu aurretik.
ESD babes egokia beharrezkoa da biltegiratzean, garraioan eta erabileran.
aplikazioak
Abiadura Handiko Datu Komunikazioak
Antena urrunetik kontrolatzea
Sare zelularrak eta PCSak
RF lotura analogikoen transmisioa
Komunikazio Militarrak
Jarraipena, Telemetria eta Kontrola
Telemetria Sistemak
Militar eta Defentsa Sistemak
xehetasuna
● Datu tipikoak
(λ: CWDM, TC =25 ℃)
(1. irudia X bandako S11 eta S22 datuak)
(2. irudia: Ku bandako S11 eta S22 datuak)
● Eskema elektrikoa
| Kontaktua # | Funtzio |
| 1 | thermistor |
| 2 | thermistor |
| 3 | LD-(Alborapena) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Hozkailua+ |
| 7 | Hozkailua- |
| 8 | LD-(RF) |
| 9 | Beheko |
● Outline drawings(Unit: mm)
RF konektorea: SMA
● Eskaera-informazioa
1. orria:
| kodea | Typical Wavelength |
| CM | CWDM Coarse Wavelength Division Multiplexer 7PIN butterfly package |
2. orria:
| kodea | Banda-zabalera analogikoa |
| X | 0.1 ～ 12 GHz |
| Ku | 1～ 18 GHz |
3. orria:
| kodea | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Uhin-luzera (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
4. orria:
| kodea | Connector Mota | Komentarioen |
| A | FC / APC | 9 / 125 μm-ko zuntz-haria modu bakarrekoa, 0.9 mm, 1 m-ko luzera |
| S | SC / APC | |
| N | Konektorerik ez |
●Neurriak
Zuntzaren tolestura-erradioa gutxienez 20 mm-koa da, zuntza kaltetzea saihesteko.
Ziurtatu zuntz akoplamenduaren alderdia garbi dagoela optozirkuitura konektatu aurretik.
ESD babes egokia beharrezkoa da biltegiratzean, garraioan eta erabileran.
